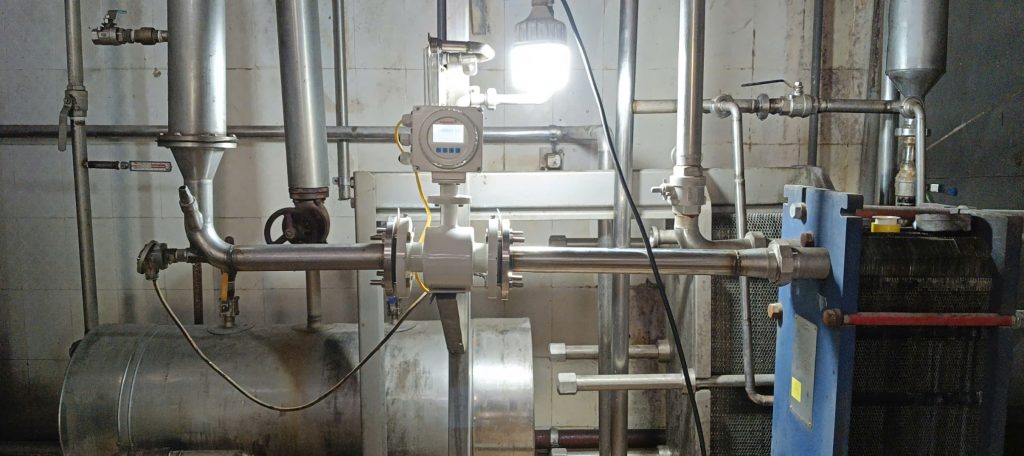

Đồng Hồ Đo Lưu Lượng Hệ Thống Xử Lý Nước Thải

Đồng Hồ Đo Lưu Lượng Hệ Thống Xử Lý Nước Thải Là Gì?

Đồng hồ đo lưu lượng hệ thống xử lý nước thải là thiết bị dùng để xác định lượng nước thải đi qua đường ống trong một khoảng thời gian nhất định. SUPMEA LDG sử dụng nguyên lý cảm ứng điện từ để đo vận tốc dòng chảy. Khi nước thải có độ dẫn điện phù hợp đi qua từ trường bên trong cảm biến, thiết bị tạo ra tín hiệu tương ứng với vận tốc dòng chảy và bộ chuyển đổi sẽ tính toán, hiển thị lưu lượng.

Một ưu điểm của lưu lượng kế điện từ là không có bộ phận chuyển động nằm trong dòng chảy, phù hợp với nhiều hệ thống nước công nghiệp và nước thải.

Vai Trò Của Đồng Hồ Đo Lưu Lượng Trong Hệ Thống Xử Lý Nước Thải

Trong một hệ thống xử lý nước thải, việc kiểm soát lưu lượng tại từng vị trí giúp kỹ thuật viên đánh giá tình trạng vận hành và phân bổ dòng nước giữa các công đoạn.

Lắp đặt đồng hồ đo lưu lượng nước thải SUPMEA LDG giúp:

Theo dõi lưu lượng nước thải đầu vào.
Đo lưu lượng nước thải từ nhà máy.
Giám sát lưu lượng qua các bể xử lý.
Theo dõi lưu lượng giữa các công đoạn.
Đo lưu lượng nước sau xử lý.
Giám sát đường ống xả.
Theo dõi lưu lượng qua máy bơm.
Thu thập dữ liệu phục vụ quản lý vận hành.
Kết nối với hệ thống PLC, HMI và SCADA.

Thiết bị giúp theo dõi lưu lượng nước thải đầu vào, lưu lượng qua từng công đoạn và lưu lượng nước sau xử lý, từ đó hỗ trợ doanh nghiệp kiểm soát quá trình vận hành và quản lý hệ thống hiệu quả.

Thông Số Cơ Bản Đồng Hồ Đo Lưu Lượng SUPMEA LDG

Một số thông tin cần quan tâm khi lựa chọn đồng hồ đo lưu lượng nước thải SUPMEA LDG:

Thương hiệu: SUPMEA
Model: SUP-LDG
Nguyên lý đo: Cảm ứng điện từ
Môi chất: Nước thải và chất lỏng dẫn điện phù hợp
Kích thước: Nhiều lựa chọn theo đường kính đường ống
Kiểu kết nối: Mặt bích tùy cấu hình
Hiển thị: Màn hình điện tử
Tín hiệu đầu ra: 4–20mA, Pulse, RS485/Modbus tùy cấu hình
Kiểu lắp đặt: Compact hoặc Remote tùy phiên bản
Kết nối hệ thống: PLC, HMI, SCADA
Điện cực/lớp lót: Lựa chọn theo đặc tính môi chất

Cấu hình cụ thể cần được lựa chọn dựa trên lưu lượng thực tế, kích thước đường ống, đặc tính nước thải, nhiệt độ, áp suất và điều kiện lắp đặt.

Ưu Điểm Của Đồng Hồ Đo Lưu Lượng Nước Thải SUPMEA LDG

1. Đo lưu lượng bằng công nghệ điện từ

Công nghệ cảm ứng điện từ cho phép đo nước thải và các chất lỏng dẫn điện phù hợp mà không cần cơ cấu quay bên trong đường ống.

2. Không có bộ phận chuyển động

Thiết bị không sử dụng cánh turbine hay bánh răng nằm trong dòng chảy, giúp hạn chế hao mòn cơ khí.

3. Nhiều kích thước đường ống

SUPMEA LDG có thể lựa chọn theo nhiều kích thước đường ống, đáp ứng các hệ thống xử lý nước thải có quy mô khác nhau.

4. Hỗ trợ tự động hóa

Tùy cấu hình, thiết bị có thể cung cấp tín hiệu 4–20mA, Pulse hoặc RS485/Modbus, thuận tiện kết nối PLC, HMI và SCADA.

5. Theo dõi lưu lượng tại hiện trường

Màn hình hiển thị giúp người vận hành kiểm tra thông số ngay tại vị trí lắp đặt.

Vị Trí Lắp Đặt Đồng Hồ Đo Lưu Lượng Trong Hệ Thống Xử Lý Nước Thải

Đồng hồ đo lưu lượng hệ thống xử lý nước thải có thể được lắp đặt tại nhiều vị trí khác nhau.

1. Đầu vào hệ thống xử lý

Đo tổng lượng nước thải từ nhà máy hoặc khu vực sản xuất đưa vào trạm xử lý.

2. Sau bể gom

Theo dõi lưu lượng nước thải sau khi được thu gom và bơm vào các công đoạn xử lý.

3. Giữa các công đoạn xử lý

Đo lưu lượng giữa các bể hoặc thiết bị để kiểm soát quá trình vận hành.

4. Đường nước sau xử lý

Theo dõi lượng nước sau xử lý trước khi chuyển sang công đoạn tiếp theo.

5. Đường xả nước thải

Giám sát lưu lượng trên tuyến đường ống xả của hệ thống.

6. Đường ống bơm

Đo lưu lượng sau máy bơm để hỗ trợ kiểm tra khả năng vận chuyển của hệ thống.

Ứng Dụng Đồng Hồ Đo Lưu Lượng Nước Thải

SUPMEA LDG có thể được sử dụng trong nhiều lĩnh vực:

Nhà máy dệt nhuộm.
Nhà máy giấy.
Nhà máy thực phẩm.
Nhà máy sản xuất đồ uống.
Nhà máy hóa chất.
Nhà máy sản xuất linh kiện.
Khu công nghiệp.
Trạm xử lý nước thải tập trung.
Hệ thống xử lý nước thải sinh hoạt.
Hệ thống xử lý nước thải công nghiệp.

Đối với mỗi ngành, cần lựa chọn vật liệu điện cực và lớp lót phù hợp với đặc tính của môi chất.

Lợi Ích Khi Sử Dụng Đồng Hồ Đo Lưu Lượng Nước Thải

Việc lắp đặt đồng hồ đo lưu lượng nước thải mang lại nhiều lợi ích cho doanh nghiệp:

Kiểm soát lượng nước thải phát sinh.
Theo dõi lưu lượng liên tục.
Đánh giá công suất hệ thống xử lý.
Kiểm soát hoạt động của máy bơm.
Phát hiện những thay đổi bất thường về lưu lượng.
Quản lý dữ liệu nước thải.
Kết nối với hệ thống tự động hóa.
Hỗ trợ tối ưu hóa quá trình vận hành.

Khi dữ liệu được đưa về PLC/HMI/SCADA, người vận hành có thể theo dõi lưu lượng tập trung và thuận tiện hơn trong việc quản lý hệ thống.

Lưu Ý Khi Chọn Đồng Hồ Đo Lưu Lượng Hệ Thống Xử Lý Nước Thải

Xác định kích thước đường ống

Cần xác định chính xác DN của đường ống như DN40, DN50, DN100, DN150, DN200, DN300 hoặc DN400.

Xác định lưu lượng

Cần cung cấp lưu lượng nhỏ nhất, trung bình và lớn nhất để lựa chọn thiết bị phù hợp.

Kiểm tra đặc tính nước thải

Nước thải có thể chứa hóa chất, cặn, chất rắn lơ lửng hoặc các thành phần có khả năng ảnh hưởng đến vật liệu tiếp xúc môi chất.

Kiểm tra độ dẫn điện

Lưu lượng kế điện từ cần môi chất có độ dẫn điện phù hợp để thực hiện phép đo.

Lựa chọn vật liệu phù hợp

Điện cực và lớp lót cần được lựa chọn dựa trên đặc tính hóa học và điều kiện vận hành của nước thải.

Xác định tín hiệu đầu ra

Nếu cần kết nối hệ thống tự động hóa, nên xác định trước nhu cầu sử dụng 4–20mA, Pulse hoặc RS485/Modbus.

Lắp Đặt Đồng Hồ Đo Lưu Lượng Nước Thải

Để lưu lượng kế hoạt động ổn định, cần chú ý:

Lắp đúng chiều dòng chảy.
Đảm bảo cảm biến được điền đầy nước khi đo.
Hạn chế vị trí có rung động mạnh.
Đảm bảo nối đất đúng kỹ thuật.
Đấu nguồn và tín hiệu đúng sơ đồ.
Kiểm tra tín hiệu trước khi đưa về PLC.
Bố trí vị trí thuận tiện cho kiểm tra và bảo trì.

Đối với hệ thống nước thải có nhiều cặn hoặc đặc tính đặc biệt, nên khảo sát thực tế trước khi lựa chọn thiết bị.
