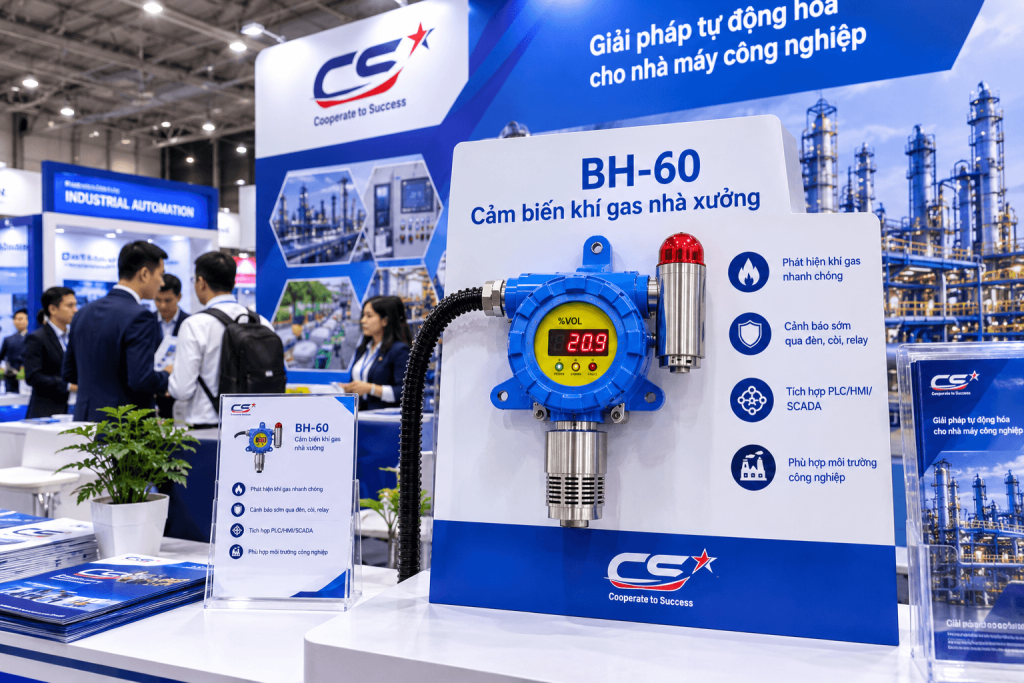

Cảm biến khí gas nhà xưởng BH-60 – Giải pháp giám sát khí cháy cho hệ thống an toàn công nghiệp

Trong nhà xưởng công nghiệp, rò rỉ khí gas có thể phát sinh tại đường ống cấp nhiên liệu, cụm van, trạm điều áp, khu vực sử dụng khí đốt hoặc thiết bị gia nhiệt. Nếu khí thoát ra không được phát hiện kịp thời, nguy cơ cháy nổ có thể ảnh hưởng trực tiếp đến người lao động, máy móc và tính liên tục của dây chuyền sản xuất. Cảm biến khí gas nhà xưởng BH-60 là thiết bị có thể được lựa chọn cho các điểm giám sát khí công nghiệp khi cấu hình cảm biến đáp ứng đúng loại khí cần phát hiện. Thay vì chỉ kiểm tra khí bằng phương pháp thủ công, doanh nghiệp có thể xây dựng hệ thống giám sát tại những vị trí có nguy cơ rò rỉ, kết hợp cảnh báo tại chỗ và truyền tín hiệu về tủ điều khiển nếu thiết bị hỗ trợ.

Đối với nhà xưởng, giá trị của cảm biến không chỉ nằm ở khả năng hiển thị nồng độ khí mà còn ở việc lựa chọn đúng khí mục tiêu, bố trí đúng vị trí đo và tích hợp phù hợp với phương án an toàn tổng thể. Đây là những yếu tố cần được xem xét trước khi đưa BH-60 vào vận hành.

1. BH-60 được sử dụng như thế nào trong hệ thống giám sát khí nhà xưởng?

BH-60 là model cảm biến khí công nghiệp cần được lựa chọn theo cấu hình thực tế của nhà sản xuất. Khi ứng dụng trong nhà xưởng, thiết bị được bố trí tại các khu vực cần theo dõi nguy cơ rò rỉ khí, chẳng hạn khu vực đường ống, cụm van, trạm cấp nhiên liệu hoặc phòng đặt thiết bị sử dụng gas.

Một hệ thống giám sát khí có thể được thiết kế theo cấu trúc sau:

Cảm biến khí BH-60 → Bộ tiếp nhận tín hiệu hoặc bộ điều khiển → Hệ thống cảnh báo → Thiết bị chấp hành nếu có thiết kế liên động.

Trong cấu trúc này, cảm biến đảm nhiệm việc phát hiện hoặc đo khí tại hiện trường. Bộ điều khiển xử lý tín hiệu theo logic được thiết lập; hệ thống cảnh báo thông báo tình trạng bất thường; còn van khóa gas hoặc thiết bị chấp hành chỉ hoạt động khi được thiết kế và tích hợp phù hợp.

Cần xác nhận khả năng đầu ra của đúng phiên bản BH-60 trước khi thiết kế hệ thống. Không nên mặc định thiết bị có đầy đủ ngõ ra analog, relay hoặc truyền thông công nghiệp nếu chưa có tài liệu kỹ thuật xác nhận.

2. Những vị trí trong nhà xưởng cần xem xét lắp cảm biến khí gas

Thay vì bố trí cảm biến theo khoảng cách cố định, doanh nghiệp nên bắt đầu từ việc đánh giá nguồn phát sinh khí, đường phát tán và hậu quả có thể xảy ra khi rò rỉ.

Khu vực đường ống và van cấp gas

Các mối nối, mặt bích, van khóa và bộ điều áp cần được đưa vào danh sách đánh giá nguy cơ. Cảm biến có thể được bố trí tại vị trí phù hợp để theo dõi khí phát tán từ những điểm này, căn cứ vào loại khí và điều kiện thông gió.

Khu vực lò hơi và đầu đốt

Nhà xưởng sử dụng nồi hơi, lò sấy hoặc đầu đốt gas cần xem xét phương án giám sát khí tại khu vực cấp nhiên liệu. Cảm biến khí không thay thế bộ điều khiển đầu đốt hay thiết bị kiểm soát ngọn lửa; nếu cần liên động, phải thiết kế riêng theo yêu cầu an toàn của hệ thống.

Khu vực gia nhiệt và sấy công nghiệp

Các dây chuyền sấy, gia nhiệt hoặc xử lý vật liệu sử dụng nhiên liệu khí cần được đánh giá về nguy cơ rò rỉ tại đường cấp nhiên liệu và thiết bị đốt. Việc lắp cảm biến cần tính đến nhiệt độ môi trường, luồng khí và khả năng tiếp cận để bảo trì.

Trạm cấp khí và khu vực lưu trữ nhiên liệu

Tại khu vực có thiết bị điều áp, đường ống phân phối hoặc nguồn cấp gas, phương án giám sát cần được xây dựng theo sơ đồ công nghệ và phân vùng nguy hiểm. Số lượng cảm biến phải dựa trên khảo sát và đánh giá rủi ro, không nên xác định chỉ theo diện tích nhà xưởng.

3. Chọn đúng loại khí trước khi lựa chọn BH-60

Đây là bước quan trọng nhất khi triển khai cảm biến khí gas trong nhà xưởng. Mỗi loại cảm biến được thiết kế cho một hoặc một nhóm khí nhất định; không thể chỉ dựa vào tên gọi “cảm biến khí gas” để kết luận thiết bị phù hợp với mọi loại nhiên liệu.

Loại khí	Đặc điểm cần lưu ý khi lựa chọn
Metan (CH₄)	Thành phần chính của khí thiên nhiên; cần cảm biến được cấu hình phát hiện metan hoặc khí mục tiêu tương ứng
LPG	Chủ yếu gồm propan và butan; cần xác nhận cảm biến hỗ trợ loại khí sử dụng
Khí cháy khác	Phải đối chiếu danh mục khí, nguyên lý đo và hệ số đáp ứng theo tài liệu nhà sản xuất
Khí độc hoặc khí thiếu oxy	Cần lựa chọn thiết bị chuyên dụng theo từng khí và mục tiêu giám sát; không mặc định cảm biến khí cháy có thể đo được

Ngoài loại khí, cần xác định thiết bị sử dụng đơn vị %LEL hay %VOL, dải đo cần thiết và ngưỡng cảnh báo theo tiêu chuẩn áp dụng. %LEL thể hiện nồng độ so với giới hạn nổ dưới của khí; %VOL thể hiện phần trăm thể tích khí trong hỗn hợp. Hai đơn vị này không thể thay thế trực tiếp cho nhau.

4. Nguyên tắc bố trí cảm biến khí gas trong nhà xưởng

Hiệu quả giám sát phụ thuộc nhiều vào vị trí lắp đặt. Cảm biến đặt sai khu vực có thể không phát hiện kịp thời lượng khí phát tán, ngay cả khi thiết bị vẫn hoạt động bình thường.

Khi khảo sát vị trí lắp BH-60, cần xem xét:

Đặc tính của khí: Metan nhẹ hơn không khí trong điều kiện thông thường; propan và butan nặng hơn không khí. Đặc tính này ảnh hưởng đến hướng phát tán và vị trí có khả năng tích tụ.
Nguồn rò rỉ tiềm tàng: Đường ống, van, mặt bích, bộ điều áp và thiết bị tiêu thụ khí.
Hệ thống thông gió: Luồng khí cưỡng bức có thể làm thay đổi đường phát tán hoặc làm loãng khí tại vị trí đo.
Điều kiện môi trường: Nhiệt độ, độ ẩm, bụi và các yếu tố có thể ảnh hưởng đến đầu cảm biến.
Khả năng bảo trì: Thiết bị cần được lắp ở vị trí thuận tiện cho kiểm tra, thử chức năng và hiệu chuẩn.
Yêu cầu phòng nổ: Phải xác nhận chứng nhận của đúng phiên bản thiết bị phù hợp với phân vùng nguy hiểm tại vị trí sử dụng.

Vị trí và độ cao lắp đặt cần tuân thủ hướng dẫn của nhà sản xuất và kết quả khảo sát thực tế. Không nên áp dụng một sơ đồ bố trí chung cho mọi nhà xưởng.

5. Tích hợp cảm biến BH-60 với tủ điều khiển và hệ thống cảnh báo

Trong môi trường sản xuất, cảm biến thường cần phối hợp với các thiết bị khác để tạo thành hệ thống giám sát có thể sử dụng trong vận hành hằng ngày.

Đưa tín hiệu về PLC

Nếu BH-60 có ngõ ra tương thích với PLC, dữ liệu đo hoặc trạng thái cảnh báo có thể được đưa về bộ điều khiển. Cần xác nhận loại tín hiệu, dải đo, cách quy đổi dữ liệu và cách xử lý khi mất tín hiệu trước khi đấu nối.

Hiển thị trên HMI

Khi hệ thống có PLC hoặc bộ điều khiển phù hợp, HMI có thể hiển thị giá trị đo, trạng thái cảnh báo và vị trí cảm biến. Việc hiển thị rõ loại khí và đơn vị đo giúp người vận hành tránh nhầm lẫn khi theo dõi nhiều điểm giám sát.

Kết nối cảnh báo và liên động

Tùy yêu cầu của nhà xưởng, hệ thống có thể được thiết kế để phát cảnh báo khi nồng độ khí đạt ngưỡng cài đặt. Nếu cần đóng van gas, dừng đầu đốt hoặc kích hoạt thiết bị khác, phải xác định logic liên động, trạng thái an toàn khi có lỗi và phương án kiểm tra toàn bộ chuỗi điều khiển.

Cảm biến chỉ là một thành phần trong hệ thống an toàn. Các chức năng bảo vệ quan trọng cần được thiết kế, kiểm tra và nghiệm thu theo yêu cầu của công trình.

6. Thông số cần xác nhận trước khi mua cảm biến khí gas BH-60

Để tránh lựa chọn sai thiết bị, doanh nghiệp cần yêu cầu tài liệu kỹ thuật của đúng mã sản phẩm và đối chiếu các thông số sau:

Thông số	Mục đích kiểm tra
Loại khí mục tiêu	Xác nhận thiết bị đo đúng loại khí sử dụng trong nhà xưởng
Nguyên lý cảm biến	Đánh giá sự phù hợp với khí cần phát hiện và môi trường làm việc
Dải đo, đơn vị đo	Phù hợp với mục tiêu giám sát và ngưỡng cảnh báo
Độ chính xác, thời gian đáp ứng	Đánh giá khả năng đáp ứng yêu cầu vận hành
Nguồn cấp	Đảm bảo tương thích với hệ thống điện hiện có
Tín hiệu đầu ra	Xác định khả năng kết nối PLC, bộ điều khiển hoặc hệ thống cảnh báo
Cấp bảo vệ và nhiệt độ làm việc	Phù hợp với điều kiện lắp đặt
Chứng nhận phòng nổ	Đáp ứng yêu cầu tại khu vực nguy hiểm nếu có
Yêu cầu hiệu chuẩn	Xây dựng kế hoạch bảo trì và kiểm tra định kỳ

Thông số chính xác cần căn cứ vào catalogue chính thức. Không nên sử dụng thông số của một phiên bản khác để áp dụng cho BH-60 nếu chưa xác nhận mã cấu hình tương ứng.

7. Khi nào nhà xưởng nên triển khai hệ thống giám sát khí gas?

Doanh nghiệp nên xem xét giải pháp giám sát khí khi nhà xưởng sử dụng gas làm nhiên liệu, có đường ống phân phối khí, vận hành lò hơi hoặc đầu đốt, hay có các điểm mà sự cố rò rỉ có thể gây hậu quả nghiêm trọng.

Trước khi triển khai, nên thực hiện ba bước:

Khảo sát nguy cơ: Xác định loại khí, nguồn rò rỉ tiềm tàng, điều kiện thông gió và khu vực cần bảo vệ.
Xác định cấu hình thiết bị: Chọn đúng loại cảm biến, dải đo, tín hiệu đầu ra và yêu cầu phòng nổ.
Thiết kế phương án cảnh báo: Quy định ngưỡng cảnh báo, hành động của người vận hành và liên động cần thiết nếu có.

Cách tiếp cận này giúp doanh nghiệp lựa chọn thiết bị dựa trên yêu cầu kỹ thuật thực tế thay vì chỉ dựa vào giá bán hoặc hình thức bên ngoài.

8. Tư vấn cảm biến khí gas BH-60 cho nhà xưởng tại CS Tự Động Hóa

CS Tự Động Hóa cung cấp thiết bị đo lường và giải pháp tự động hóa cho các ứng dụng công nghiệp. Với nhu cầu sử dụng cảm biến khí gas BH-60, doanh nghiệp nên xác định trước loại gas, vị trí giám sát và phương án kết nối để lựa chọn cấu hình phù hợp.
